半片电池组件的原理与特点
2018-5-19 来源: 作者:佚名 阅读:次 【打印此页】

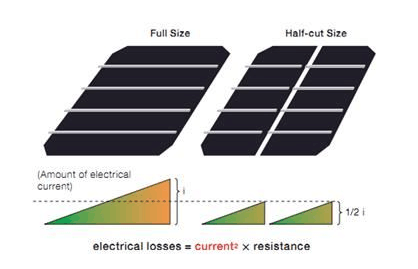

随着行业内太阳能高效电池研究的不断进步,目前大部分单多晶电池组件的额定工作电流较高,其平均值在8A-9A左右,电流在流经组件内部的焊带时会产生功率损耗,这部分损耗主要转化为焦耳热(Ploss=I2R)存在于组件内部。因此随着电流的增大,这部分的损失也就越大。
1、半片电池组件的产品设计
半片组件内部结构设计包括串联结构和串联-并联结构、并联-串联结构等三种方式,常规组件通常采用串联结构,由于半片电池划片后电流减半,电压不变。所以如果使用串联结构进行设计,组件电压将是常规组件的一倍,会增加系统的成本,同时组件电压增倍后也存在一定的安全风险,所以为了保证和常规组件的整体输出电压、电流一致,半片电池组件一般会采用串联-并联结构设计,相当于两块小组件并联在一起。

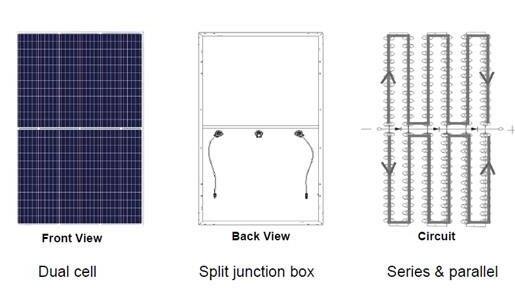

如图2所示,半片电池组件与常规组件相同,均采用钢化玻璃、EVA和TPE(TPT、EPE)等背板进行封装。而接线盒会有所不同,一般采用三分体接线盒。在工艺上,半片组件工艺变更简单,由于电池片数量增加一倍,电池串联焊接的时间也会增加一倍,难点是汇流带引出线从组件背面中间引出,如果靠人工操作,会提高引出线处电池裂片或隐裂的风险,目前半片组件中间出线版型的汇流带焊接自动化难题已经被攻克,在一定程度上也促进了该半片电池组件的快速发展。
图2 常用的半片电池组件结构(串联-并联)
2、半片电池组件的特点

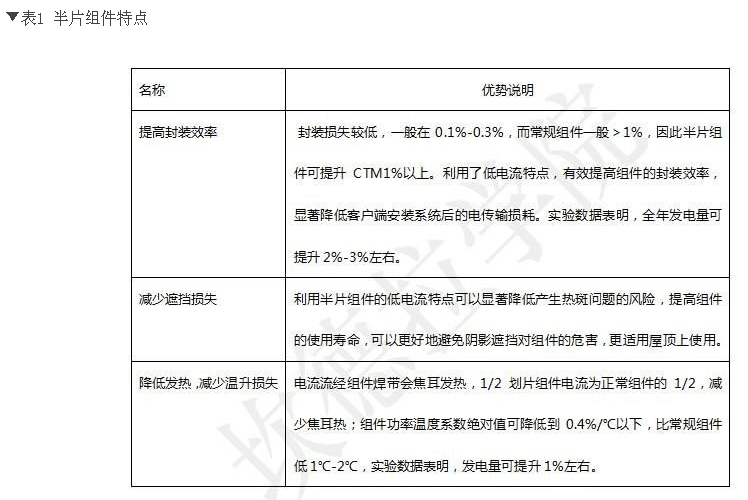

半片电池组件与传统组件相比,主要表现在三个方面,如表1所示,由于减少了内部电路和内耗,封装效率提高;组件工作温度降低,热斑几率大大降低,提高了组件的可靠性和安全性。在阴影遮挡方面,由于独特的设计,比常规组件表现出优秀的抗遮挡性能。
